Управление шаговым двигателем . Вариантов тут два — сервопривод, с обратными связями по току, напряжению и координате, либо шаговый привод. Сервопривод экономичней, мощней, но при этом имеет весьма нетривиальную систему управления и под силу далеко не всем, а вот шаговый двигатель это уже ближе к реальности. Шаговый двигатель это, как понятно из его названия, двигатель который вращается дискретными перемещениями.

Достигается это за счет хитрой формы ротора и двух (реже четырех) обмоток. В результате чего, путем чередования направления напряжения в обмотках можно добиться того, что ротор будет по очереди занимать фиксированные значения. В среднем, у шагового двигателя на один оборот вала, приходится около ста шагов.

Но это сильно зависит от модели двигателя, а также от его конструкции. Driver Для Asus X550cc на этой странице. Кроме того, существуют полушаговый и микрошаговый режим, когда на обмотки двигателя подают ШИМованное напряжение, заставляющее ротор встать между шагами в равновесном состоянии, которое поддерживается разным уровнем напряжения на обмотках.

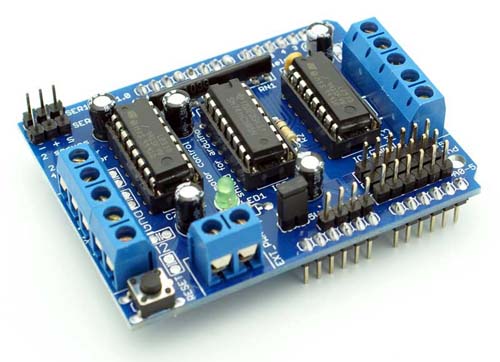

Это микросхема H-Bridge драйвер двигателей 1A на канал 4,5-36VDC. Микросхемы L293, SN754410, L293D и L293DNE полностью . Такое устройство называют драйвером двигателей.

Эти ухищрения резко улучшают точность, скорость и бесшумность работы, но снижается момент и сильно увеличивается сложность управляющей программы — надо ведь расчитывать напряжения для каждого шага. Один из недостатков шаговиков, по крайней мере для меня, это довольно большой ток.

1. L293D — драйвер двигателей двухканальный со встроенными защитными диодами +панелька (DIP16) Напряжение питания .
2. В среднем, у шагового двигателя на один оборот вала. Подскажите а какую микросхему-драйвер можно использовать. Хм, у меня L293DNE крутит шаговик уже 2 дня) может быть есть l293
3. Характеристики L293D напряжение питания двигателей (Vs) от 4,5 до 36В напряжение питания микросхемы (Vss) 5В допустимый ток .
4. Управление шаговым двигателем теория, схема контроллера. Принципиальная схема включения шагового двигателя через драйвер L293DNE.
5. 1 чип L293D, который используется в качестве драйвера для двигателя;; Чип L293D; 1 переменный резистор (потенциометр) сопротивлением 10 кОм; .

Так как на обмотки напруга подается все время, а такого явления как противо. ЭДС в нем, в отличии от коллекторных двигателей, не наблюдается, то, по сути дела, мы нагружаемся на активное сопротивление обмоток, а оно невелико. Так что будь готов к тому, что придется городить мощный драйвер на MOSFET транзисторах или затариваться спец микросхемами. Типы шаговых двигателей. Если не углубляться во внутреннюю конструкцию, число шагов и прочие тонкости, то с пользовательской точки зрения существует три типа: Биполярный — имеет четыре выхода, содержит в себе две обмотки. Униполярный — имеет шесть выходов.

Содержит в себе две обмотки, но каждая обмотка имеет отвод из середины. Четырехобмоточный — имеет четыре независимые обмотки. По сути дела представляет собой тот же униполярник, только обмотки его разделены. Вживую не встречал, только в книжках. Униполярный отличается от биполярного только тем, что ему нужна куда более простая схема управления, а еще у него значительно слабее момент. Так как работает он только половинами обмоток. Если оторвать нафиг средний вывод униполярника, то мы получим обычный биполярный.

Определить какой из выводов средний не сложно, достаточно прозвонить сопротивление тестером. От среднего до крайних сопротивление будет равно ровно половине сопротивления между крайних выводов.

Так что если тебе достался униполярник, а схема подключения для биполярного, то не парься и отрывай средний провод. Где взять шаговый двигатель. Вообще шаговики встречаются много где.

Самое хлебное место — пятидюймовые дисководы и старые матричные принтеры. Еще ими можно поживиться в древних винчестерах на 4. Мб, если, конечно, рука поднимется покалечить такой антиквариат. А вот в трехдюймовых флопарях нас ждет облом — дело в том, что там шаговик весьма ущербной конструкции — у него только один задний подшипник, а передним концом вал упирается в подшипник закрепленный на раме дисковода.

Так что юзать его можно только в родном креплении. Либо городить высокоточную крепежную конструкцию. Впрочем, тебе может повезет и ты найдешь нетипичный флопарь с полноценным движком. Схема управления шаговым двигателем.

Я разжился контроллерами шаговиков L2. L2. 98. N. Лирическое отступление, при желании можно его пропустить. Именно на нем был сделан мой первый силовой блок робота. Кроме него там еще два источника питания на 5 и на 3.

L2. 93 (такой же как и во второй реализации силового блока). В качестве контроллера тогда был выбран АТ8.

С2. 05. 1. Это антикварный контроллер архитектуры MSC- 5. UART, но я его люблю нежно и трепетно, так как первая любовь не проходит никогда =).

К сожалению исходники его мега прошивки канули в Лету вместе с убившимся винтом, так что я не могу поделиться теми извращенскими алгоритмами, которые были туда засунуты. А там был и двухканальный ШИМ, и I2. C Slave протокол, и контроль за положением шаговика с точным учетом его перемещения. Короче, знатный был проект. Ныне валяется трупом, т.

Да и ассемблер С5. Они настолько созданы друг для друга, что в даташите на L2. N идет прямой отсыл к L2. L2. 97 на L2. 98. N. На вход CW/CCW подаем направление вращения — 0 в одну сторону, 1 — в другую. Один импульс — один шаг. CONTROL определяет каким образом задается ШИМ, если он в нуле, то ШИМ образуется посредством выходов разрешения INH1 и INH2, а если 1 то через выходы на драйвер ABCD.

Это может пригодится, если вместо L2. INH1/INH2 будет либо самодельный мост на транзисторах, либо какая- либо другая микросхема. На вход Vref надо подать напряжение с потенциометра, которое будет определять максимальную перегрузочную способность. Prestigio Geovision 5250 Скачать Драйвера.

Подашь 5 вольт — будер работать на пределе, а в случае перегрузки сгорит L2. Я вначале тупо загнал туда питание, но потом передумал и поставил подстроечный резистор — защита все же полезная вещь, плохо будет если драйвер L2. Если же на защиту пофигу, то можешь заодно и резисторы, висящие на выходе sense выкинуть нафиг. Это токовые шунты, с них L2. L2. 98 и решает сдохнет он и пора отрубать или еще протянет.

Там нужны резисторы помощней, учитывая что ток через драйвер может достигать 4. А, то при рекомендуемом сопротивлении в 0. Ом, будет падение напряжения порядка 2 вольт, а значит выделяемая моща будет около 4*2=8 Вт — для резистора огого! Я поставил двухваттные, но у меня и шаговик был мелкий, не способный схавать 4 ампера.

Правда на будущее, когда я буду делать роботу шаговый привод, я возьму не связку L2. L2. 93, а микруху L6. Сразу подключай двигатель и работай. Если же их покупать, то на L6. Документация по микросхемам.
